Способ сделать винт |
к списку советов |
| (by Flashasa) |

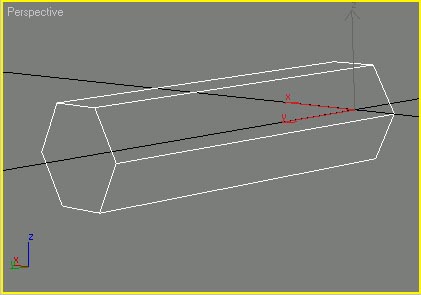

| основа - шестигранный односегментный по высоте цилиндр, размещенный в начале координат (xyz=0, далее - НК) |
| ||

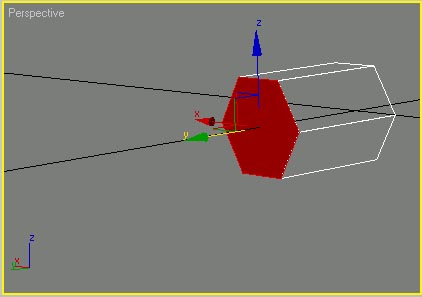

| смело конвертируем его в меш и выделяем в нем плоскость - дальний от основания торец |
| ||

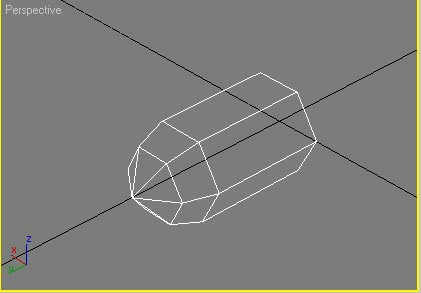

| экструдим ее один раз, затем выделяем центральный вертекс и сдвигаем его по одной оси (в данном случае - Y), затем, выделив все ребра "выпученного" торца, делаем их видимыми |
| ||

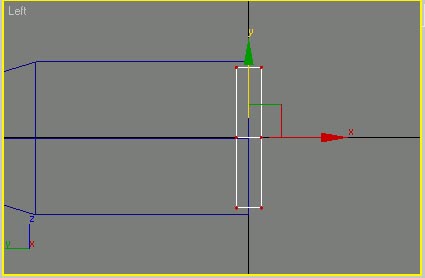

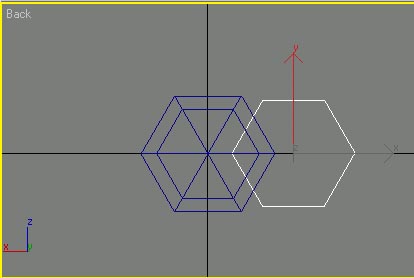

| оставляем на время этот цилиндр в покое и создаем новый с такими же установками (6х1), можно и смещенный по оси относительно первого |
| ||

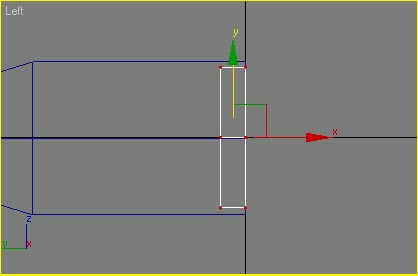

| конвертим его в меш и, выделив все вертексы, сдвигаем их в НК | и после:
| ||

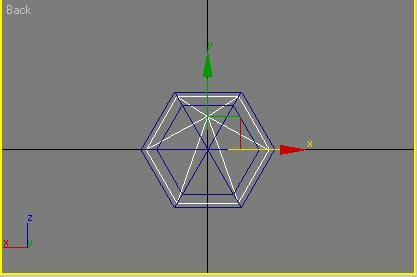

| затем, выделив только боковые вертексы (без центральных), "схлопываем" стороны цилиндра масштабированием по одной оси к центру, объединяем эти вертексы (вместо 12 будет 6), и опять показываем все ребра на торцах |
| ||

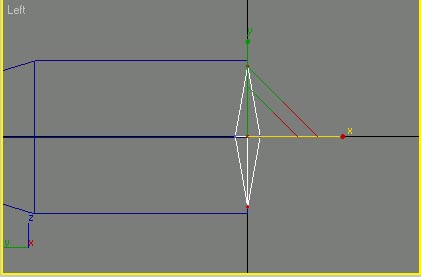

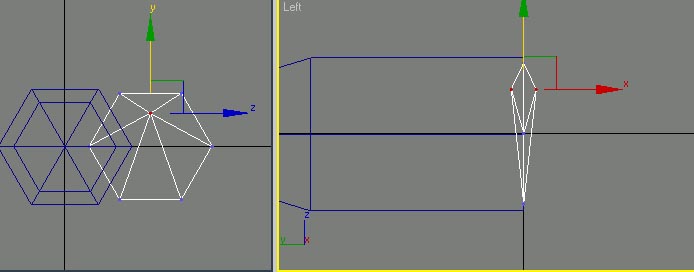

| теперь выделим центральные вертексы и сдвинем их вверх по оси Z |
| ||
| выходим из редактирования меша и сдвигаем его в НК (для чего - будет видно дальше) |
| ||

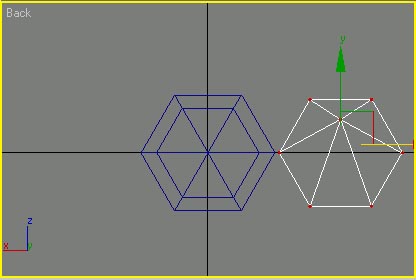

| теперь снова в редактирование - выделяем все вертексы и перемещаем их примерно на место будущей лопасти |
| ||

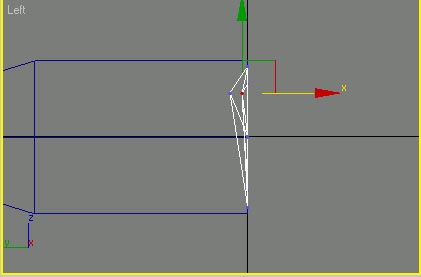

| выделив ближайший к НК вертекс, сдвигаем его в НК, затем берём следующую пару вертексов и, сблизив масштабированием, тоже сдвинем их к НК |
| ||

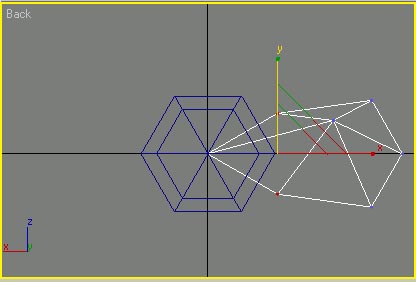

| выделим один из центральных вертексов и сдвинем его на половину другого центра, оставив между ними какое-то место |
| ||

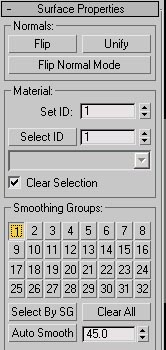

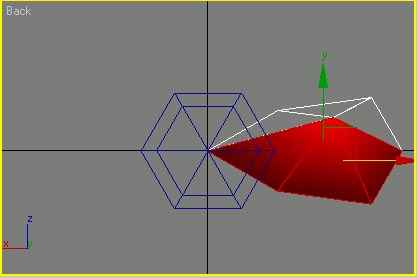

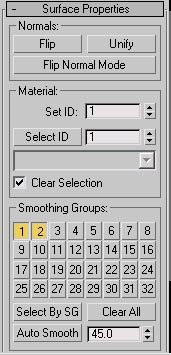

| выделяем в режиме "Ignore Backfacing" показаные плоскости (три шт.), и, сняв имеющуюся у них группу сглаживания 1, ставим им группу сглаживания 2 |
| ||
| после чего выделяем другие три плоскости и добавляем у них к имеющейся группе 1 группу 2 |
| ||

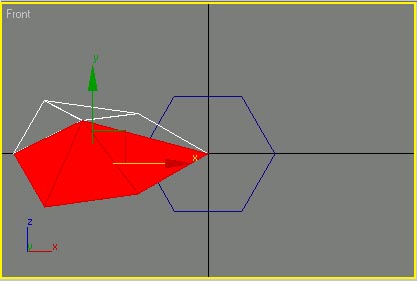

| заходим "сзади" (вид Back изменен на вид Front), и проделываем такие же операции и с другой стороны уже почти законченной лопасти, только в данном случае используем группу 3 вместо группы 2 |
| ||

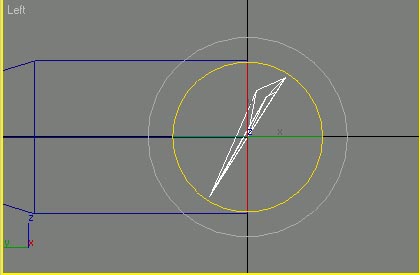

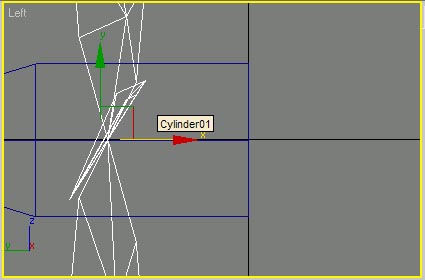

| выйдя из режима редактирования меша и зайдя сбоку (вид Left), подворачиваем лопасть на некоторый угол атаки |
| ||
| затем меняем вид на Back и идем к инструменту Array |
| ||

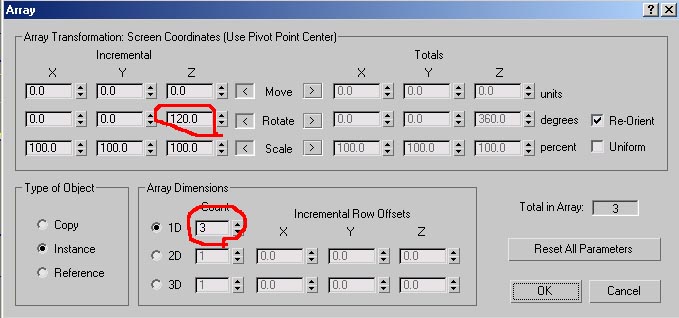

| где ставим количество лопастей, которые мы хотим получить в итоге (в данном примере 3) и угол поворота при "размножении" (соответственно, 120°) |
| ||
|

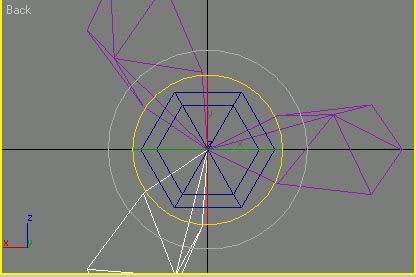

затем жмём ОК и видим результат: |
| ||

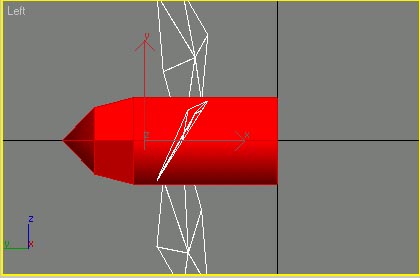

| дальше выделяем все лопасти и сдвигаем их на окончательное место расположения |
| ||

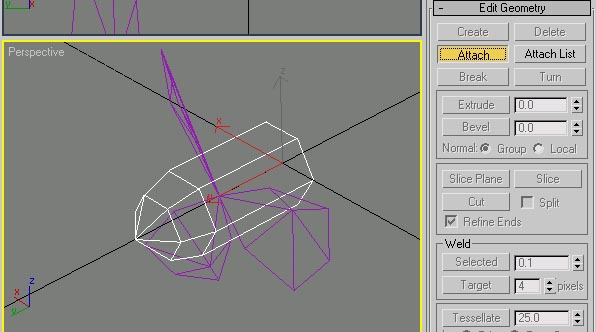

| после чего, наконец, возвращаемся к самому первому цилиндру и ставим режим "Attach" (см.на рис. вкладку справа), после чего, кликая на каждую лопасть, "сливаем" их с этим мешем, затем снимаем режим аттача | | ||
| выделяем показанные плоскости (все, кроме торца и лопастей), и ставим им группу сглаживания 1 | | ||

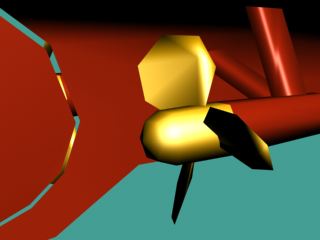

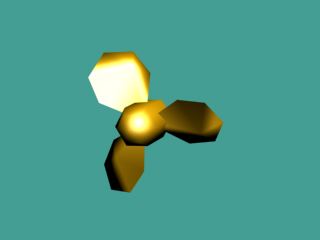

| после чего назначаем мешу материал, например бронзу | и на модели:
| ||
|
|
